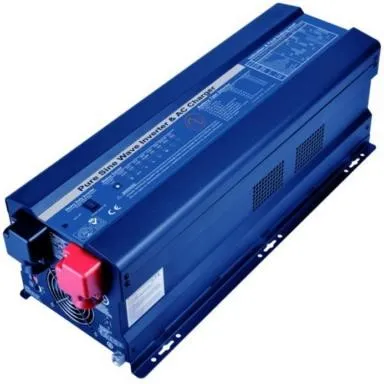

Convertisseur / Chargeur 48V-230V 6000W
Ce convertisseur combine la fonction de convertisseur de tension et d'onduleur (alimentation ininterrompue). Le convertisseur transforme l'énergie fournie par un parc de batteries 48V courant continu en 230V courant alternatif. L'onduleur est composé d'un chargeur de batterie et d'un commutateur. Le chargeur de batterie permet de charger la batterie à partir d'une source en tension alternative 230V du secteur ou d'un groupe électrogène. Le commutateur assure le transfert entre le convertisseur et le secteur (ou le groupe). Le convertisseur rentre en mode Onduleur s'il est connecté sur le secteur ou un groupe électrogène, puis il alimente les charges à partir du secteur (ou un groupe électrogène) et en même temps charge la batterie. Quand une coupure de courant du secteur survient, il se bascule à la batterie en moins de 10ms sans aucune perturbation pour les appareils alimentés, bien sûr si les batteries sont chargées.
Données Techniques:
Spécification Convertisseur - Sortie
Puissance en continue : 6000W
Puissance en crête : 300% pendant 20s
Forme du signal de sortie : Pure sinusoïdale
Rendement max : 90%
Rendement passerelle (by pass) : >95%
Facteur de puissance : 0,9~1,0
Tension de sortie nominale : 230V
Régulation de tension de sortie : ±10% RMS
Fréquence de sortie : 50Hz±0,3Hz
Protection contre court circuit : Oui, par limitation de courant (défaut après 1s)
Temps de commutation : <10ms
THD : <10%
Spécification Convertisseur - Entrée
Tension d'entrée nominale : 48V
Tension de démarrage minimum : 40V
Tension d'alerte batterie faible : 42V/44V
Tension de coupure batterie faible : 40V/42V
Tension de coupure surtension : 64V
Tension de reprise surtension : 62V
Tension de reprise batterie faible : 52V
Consommation à vide en mode veille : <25W
Spécification Chargeur de batterie
Plage de tension d'entrée : 164~243VAC/194~243VAC
Tension de charge : Sélectable suivant type de batteries
Protection de chargeur : 30A
Courant de charge : 0~45A réglable
Protection de surcharge : 62,8V
Mode de charge : en 4 phases
Tension de charge de désulfatation : 62V pendant 4h
Spécification Onduleur
Forme du signal d'entrée : Pure sinusoïdale (Réseau ou Groupe électrogène)
Tension nominale : 230VAC
Coupure sous-tension : 184V/154V±4%
Reprise sous-tension : 194V/164V±4%
Coupure surtension : 253V±4%
Reprise surtension : 243V±4%
Tension d'entrée max : 270V
Fréquence d'entrée nominale : 50Hz ou 60Hz (auto sélection)
Coupure fréquence basse : 47±0.3Hz pour 50Hz, 57±0.3Hz pour 60Hz
Reprise fréquence basse : 48±0.3Hz pour 50Hz, 58±0.3Hz pour 60Hz
Coupure fréquence haute : 55±0.3Hz pour 50Hz, 65±0.3Hz pour 60Hz
Reprise fréquence haute : 54±0.3Hz pour 50Hz, 64±0.3Hz pour 60Hz
Protection contre court-circuit : par coupe circuit
Spécification Générale
Installation : Sur paroi
Dimension : 598mm x 218mm x 179mm
Poids : 45Kg
Garantie 1 an
