Comment connecter les équipements d'une installation solaire ou éolienne ?

Pour connecter les équipements d'une installation solaire ou éolienne, vous devez relier les panneaux solaires ou l'éolienne au régulateur de charge, puis aux batteries 12V (gel ou AGM). Le convertisseur de tension 12V-220V doit être connecté aux batteries pour convertir l'électricité en courant alternatif utilisable pour vos appareils domestiques.

Quels équipements peuvent être alimentés par une installation solaire ou éolienne ?

Une installation solaire ou éolienne peut alimenter des lampes LED, des télévisions, des systèmes home cinéma, des décodeurs, des vidéo-projecteurs à LED, des suppresseurs d'eau et des pompes à eau, à condition de bien dimensionner la capacité des batteries et la puissance des panneaux solaires ou de l'éolienne.

Quel est le rôle d'un régulateur de charge dans une installation solaire ou éolienne ?

Le régulateur de charge protège les batteries contre la surcharge et la décharge profonde en régulant le courant entrant des panneaux solaires ou de l'éolienne. Il optimise également le processus de charge pour prolonger la durée de vie des batteries.

Pourquoi installer un groupe électrogène dans une installation solaire ou éolienne ?

Un groupe électrogène est utile en appoint pour compenser les fluctuations d'énergie, notamment lors des périodes de faible ensoleillement ou de vents faibles. Il peut être relié à un basculeur manuel pour passer facilement des panneaux solaires au groupe électrogène.

Quelle est l'importance du convertisseur de tension dans une installation solaire ou éolienne ?

Le convertisseur de tension est essentiel pour transformer le courant continu (12V) des batteries en courant alternatif (220V) compatible avec la plupart des appareils électroménagers et électroniques domestiques.

Comment garantir l'autonomie d'une installation solaire ou éolienne ?

Pour garantir l'autonomie, il est crucial de dimensionner correctement la capacité des batteries et la puissance des panneaux solaires ou de l'éolienne. Utiliser des batteries GEL ou AGM de qualité, un régulateur de charge adapté et prévoir un groupe électrogène en secours peut optimiser l'autonomie.

Comment passer des panneaux solaires au groupe électrogène ?

Un basculeur manuel peut être utilisé pour passer facilement des panneaux solaires au groupe électrogène. Cela permet de garantir une alimentation continue en cas de faible production solaire ou éolienne.

Installation solaire ou éolienne : comment connecter les équipements ?

Relier correctement les différents éléments d'une installation solaire ou éolienne est essentiel pour garantir sécurité, efficacité et autonomie énergétique. Que ce soit pour un site isolé, un chalet, un bateau ou une résidence principale, voici comment structurer une installation hybride solaire / éolienne fonctionnelle.

🔋 Exemple d’installation complète – site isolé

Un lecteur nous a transmis une photo détaillée de son installation destinée à alimenter un site isolé. Voici les équipements électriques qu’il alimente :

💡 Lampes LED (1W à 5W, en 12V)

📺 Téléviseur 22 pouces – 22W

🔊 Home cinéma – 35W

📡 Décodeur – 18W

🎥 Vidéoprojecteur LED – < 60W

🚿 Suppresseur d’eau – 80W

🚰 Pompe de puits 20m – 100W

📦 Éléments principaux de l'installation

☀️ Panneaux solaires + régulateur de charge MPPT

🌬️ Éventuelle éolienne en complément

🔋 Batteries GEL ou AGM 12V

🔄 Convertisseur de tension 12V vers 230V (pur sinus recommandé)

🔌 Prises et circuits de distribution

🧯 Boîtier de coupure générale

🛠️ Groupe électrogène en appoint avec basculeur manuel

🔗 Schéma de principe de raccordement

🔋 Les panneaux solaires et/ou l’éolienne sont branchés au régulateur solaire/éolien

⚡ Le régulateur est connecté aux batteries GEL ou AGM

🔌 Le convertisseur 12V – 220V est branché sur le parc batteries

🔌 Les prises secteur sont alimentées depuis la sortie du convertisseur

🔀 Un basculeur permet de commuter entre le convertisseur et un groupe électrogène si besoin

🧠 Astuces & bonnes pratiques

✔️ Prévoir des batteries de capacité suffisante pour éviter les décharges profondes

✔️ Placer un disjoncteur ou coupe-circuit entre chaque élément critique

✔️ Utiliser un convertisseur pur sinus pour préserver vos appareils sensibles

✔️ Surveiller régulièrement la tension des batteries pour éviter une perte d’autonomie

✔️ Privilégier des câbles de section adaptée pour éviter les pertes et les échauffements

📌 Pourquoi cet exemple est utile ?

Cette installation illustre parfaitement ce que l’on peut réaliser avec une configuration hybride solaire ou éolienne, sans recourir au réseau électrique classique. Elle démontre l’intérêt de combiner plusieurs sources de production (solaire, éolienne, groupe électrogène) et un stockage bien dimensionné.

Installation solaire, éolienne comment connecter les différents équipements entres eux ?

Vous vous posez sans doute la question quant à votre installation solaire ou éolienne a savoir comment relier les différents équipements électriques entre eux ?.

Un de nos lecteurs a bien voulu nous transmettre une photo commentée de son installation solaire. Cette installation est destinée a alimenter un site isolé et a fournir l'électricité nécessaire à ses besoins pour les équipements suivants :

– des lampes intérieures et extérieures en 12v et de 1w à 5w
– une télé 22 pouces de 22w
– un home cinéma de 35w
– un décodeur de 18w
– un vidéo-projecteur, à led, de moins de 60w
– un suppresseur d'eau de 80w
– une pompe à eau de puits de 20 mètres de 100w

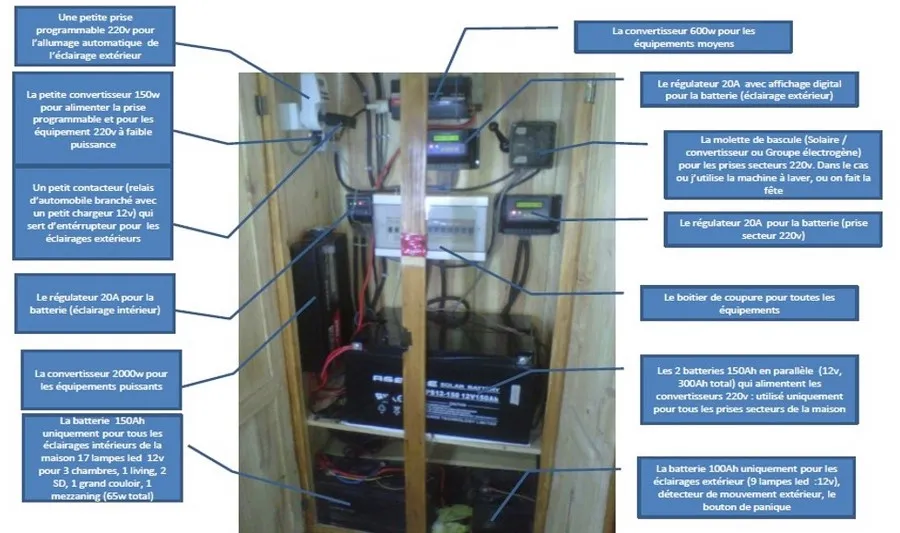

Sur la photo ci-dessous vous pourrez noter qu'il a détaillé les différents équipements installés tels que :

le régulateur solaire
le convertisseur de tension 12v – 220v
les batteries 12 volts
les prises
le boîtier de coupure.

installation solaire ou éolienne comptoir eolien

Encore plus intéressant il a spécifié avec quels équipements les différentes batteries gel ou agm étaient connectées comme par exemple : la lampe LED, la prise secteur, la puissance du transformateur de tension 12v – 220.

Il a aussi intégré dans son installation un groupe électrogène en appoint pour palier ponctuellement aux éventuelles fluctuations d'énergie. Il a aussi installé un basculeur manuel pour passer des panneaux solaires au groupe électrogène lorsque c'est nécessaire.

Nous pensons que cette exemple illustre vraiment bien ce que l'on peut faire avec une installation solaire / éolienne.
