Installation solaire autonome pour site isolé

Pour les projets situés hors réseau (chalet, abri, refuge, etc.), le dimensionnement d’un kit solaire pour site isolé permet d’adapter précisément les composants à vos besoins énergétiques. Ce guide vous aide à choisir votre panneau solaire, régulateur, batterie et convertisseur, pour une installation optimisée, durable et économe.

1. Déterminer la puissance nécessaire

a) Calculez votre consommation journalière en additionnant la puissance (W) de chaque appareil x heures d’utilisation (h).
b) Divisez cette consommation (Wh/j) par le coefficient d’ensoleillement de votre région selon la saison. N’oubliez pas de surdimensionner de 15 à 20% pour compenser les pertes (nuages, ombres, câbles).

2. Choisir les panneaux solaires

Multipliez la puissance requise par le coefficient d’ensoleillement local. Choisissez le nombre de panneaux (souvent 90W, 100W ou 150W) en tenant compte de l’orientation et inclinaison du lieu d’installation. Les panneaux peuvent être montés en parallèle sans perte.

3. Support de fixation

Fixez vos panneaux au sol, sur mur ou toiture à l’aide de supports fixes ou mobiles. L’utilisation d’un suiveur solaire permet un rendement supérieur de 30 à 50% en orientant le panneau selon la course du soleil.

4. Régulateur de charge

Le régulateur solaire protège les batteries contre la surcharge et la décharge profonde. Pour un meilleur rendement, optez pour un régulateur MPPT (Maximum Power Point Tracking), qui peut améliorer la production de 15 à 30%.

5. Batteries solaires

Calculez les ampères/jour nécessaires : Wh/j ÷ Tension (12V ou 24V), puis divisez par 0,5 pour respecter un seuil de décharge de 50%. Choisissez des batteries GEL, AGM ou plomb ouvert selon votre budget et votre fréquence d’utilisation.

6. Convertisseur (onduleur)

Pour transformer le courant continu (12V ou 24V) en courant alternatif (220V), ajoutez un convertisseur pur sinus ou onduleur hybride adapté à la puissance de vos appareils.

7. Choix des câbles

Sélectionnez la section de câble adaptée selon la distance et la puissance transmise. Utilisez un tableau de dimensionnement des câbles électriques pour éviter les pertes d’énergie.

Mots-clés pour assistants vocaux

installation solaire site isolé, kit photovoltaïque autonome, calcul puissance panneau solaire, régulateur MPPT site isolé, batterie gel pour solaire, convertisseur 12V 220V autonome, guide installation solaire hors réseau, dimensionnement panneau photovoltaïque, autonomie énergétique chalet, énergie solaire pour refuge isolé.

Installation solaire pour site isolé

Si les kits solaires photovoltaïques standards proposés ne répondent pas exactement à votre situation, vous allez pouvoir élaborer vous-même votre kit solaire autonome pour site isolé en fonction de vos besoins réels, ce qui vous permettra d'optimiser l'utilisation de votre installation et de faire des économies importantes en ne payant que l'essentiel.

Notre modèle de calcul est conçu et économiquement compétitif pour des installations dont le besoin est supérieur à 250W, en dessous nous vous recommandons de choisir les kits standards disponibles pour bateau et camping-car qui s'adapteront aussi à vos besoins sur sites isolés.

Maintenant pour le dimensionnement et le choix de votre installation, laissez-vous guider !

le dimensionnement et le choix de votre installation solaire

1) Choix du ou des Panneau(x) solaire(s) :

a) Calculez votre consommation journalière prévisionnelle :
La logique de calcul est de prendre les puissances nominales (W) de vos appareils électriques puis de les multiplier par le nombre d'heures (h) d'utilisation par jour (Wh/j) et d'en faire le cumul. Vous pouvez aussi vous aider de notre ‘tableau de consommations journalières'.

Calculez votre consommation journalière prévisionnelle

b) En fonction de votre localisation en France et de la saison, divisez cette puissance quotidienne (en Wh/j) par le coefficient correspondant ci-dessous, vous obtenez ainsi la puissance nécessaire de votre panneau solaire en (W).

En fonction de votre localisation en France et de la saison

Si vous devez l'utiliser sur plusieurs saisons, choisissez le coefficient de celle qui sera la moins ensoleillée.

choisissez le coefficient solaire

Prenons maintenant un exemple :
Pendant la saison Printemps / Été, vous souhaitez alimenter dans votre maison de vacances située dans le nord de la France :
un téléviseur de 60W fonctionnant 3 heures par jour
un frigo consommant 500W par jour
quelques éclairages pour un total de 100W fonctionnant 2 heures par jour

Calcul de la consommation journalière : 60×3 + 500 + 100×2 = 880 Wh/j
Calcul de la puissance nécessaire : 880 / 2 = 440W

(*) Conseil important : Il conviendra de toujours sur-dimensionner de 15 à 20% une installation solaire de façon à compenser les aléas dus aux nuages, ombres, déperdition électrique, etc….
Dans notre exemple : 440 x 1,15 (sur-dimensionnement de 15%)= 506W
Pour déterminer le nombre de panneau solaire (X) il suffit de partir par exemple d'un panneau de 90W et trouver le multiplicateur arrondi au chiffre supérieur (exemple : 506 W = 6 x panneaux de 90W).

Conseil important : Il conviendra de toujours sur-dimensionner de 15 à 20% une installation solaire

Les panneaux solaires peuvent être montés en parallèle sans aucun problème particulier, dans ce cas leur puissance s'ajoute.
Les puissances annoncées par les constructeurs sont calculées par convention sur la base d'un niveau d'ensoleillement sur une surface plane horizontale de 1000 W/m². Dans les faits la puissance utile du panneau est fonction de l'ensoleillement et de son orientation.

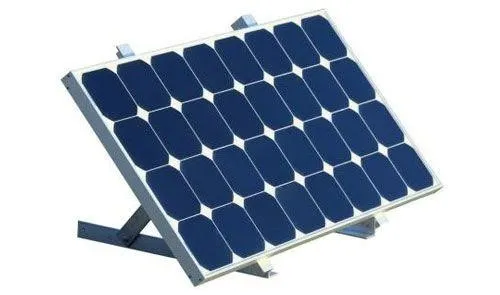

2) Choix du support :

Selon la surface du module solaire, son emplacement et son exposition, plusieurs solutions sont envisageables, de la pose directe sur toit avec rails et coins de fixation à des supports à poser au sol ou des portiques à fixer au mur, sans oublier les suiveurs solaires capables de faire suivre le soleil au module solaire afin d'en optimiser le rendement.

des supports solaires à poser au sol
les suiveurs solaires capables de faire suivre le soleil

3) Choix du régulateur de charge :

Le régulateur solaire (appelé aussi régulateur de charge ou contrôleur de charge), régule le niveau d'énergie stockée par les batteries afin d'éviter les surcharges ou les décharges trop profondes des batteries :
– il limite, et peu même stopper, la charge de la batterie solaire par le module solaire quand la batterie est complètement chargée
– il ralentit la décharge par délestage de l'utilisation, et même l'arrêt total, afin d'éviter les décharges profondes risquant d'endommager les batteries.
Certains systèmes de régulation font varier dynamiquement la charge en sortie du panneau solaire pour optimiser la puissance fournie par celui ci. Ces régulateurs haut rendement permettent de gagner 15 à 30% de rendement. Cette technologie est appelée MPPT (Maximum Power Point Tracking).

Choix du régulateur de charge
Choix du régulateur de charge MPPT

4) Choix batterie(s) :

report du résultat 1) a)

report du résultat solaire 1) a)

Calcul : Diviser par la tension que vous allez utiliser, soit 12V pour une installation petite ou moyenne ou 24V pour une installation importante, ensuite on multiplie par 2. Ensuite pour déterminer le nombre de batteries voir la façon de procéder dans notre exemple ci-dessous.

Batterie GEL solaire

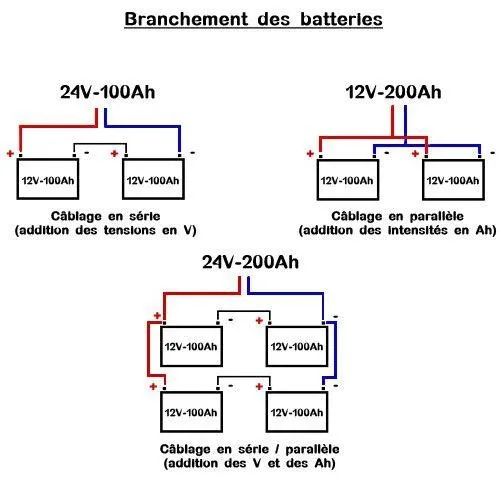

Montage des batteries solaire

Reprenons notre exemple :
Consommation journalière = 880Wh/j
Sur une batterie de 12V, vous consommerez sur une journée : 880 / 12 = 73,33 Ampères / jour
Sachant qu'il ne faut pas décharger une batterie à plus de 50% de sa capacité, il faudra choisir dans ce cas une batterie : 73,33 / 0,5 = 146 Ah minimum, soit 2 batteries de 85Ah montées en parallèle.

En 24V (2 batteries en série : branchement du + avec le -) nous aurions obtenus la moitié 880/24 = 36,6 Ampères / jour. Il faudrait donc choisir dans ce cas des batteries de 73 Ah minimum, soit 2 batteries de 85Ah.

Vous comprenez mieux maintenant qu'il est nécessaire, dans le cas ou vous avez beaucoup d'appareils en fonctionnement, de travailler en 24V.

Conseil important : Il vaut mieux sur-dimensionner (de 15 à 20%) la capacité de ses batteries que le contraire.

A savoir : si vous montez des batteries en série les tensions (V) s'ajoutent, si vous les montez en parallèle ce sont les intensités (Ah) qui s'ajoutent.

5) Choix du courant / Convertisseur (onduleur) :

A ce stade votre installation ne va vous fournir que du courant continu en 12 V ou du 24V suivant que vous installiez vos batteries en parallèle ou en série.

Si vous souhaitez du courant alternatif 220/230V, il faudra rajouter un convertisseur (onduleur) en sortie de batteries.

Choix du courant Convertisseur
Choix du courant onduleur

6) Choix de la section du câblage :

Pour choisir les câbles adaptés à votre installation, veuillez consulter le tableau correspondant en cliquant sur le lien ci-dessous.
Calcul de section des câbles électriques
