Qu'est ce qu'un régulateur de charge pour une éolienne ?

    Au niveau de la schématique, on note une première différence entre les régulateurs solaires et éoliens. Les premiers sont branchés en série et les seconds en parallèle pour la plupart. On a donc l'éolienne ou les éoliennes qui sont connectées aux batteries et le régulateur lui-même connecté aux batteries aussi mais sur une ligne différente. On retrouve en revanche un composant supplémentaire qui est une résistance de débordement connectée au régulateur.

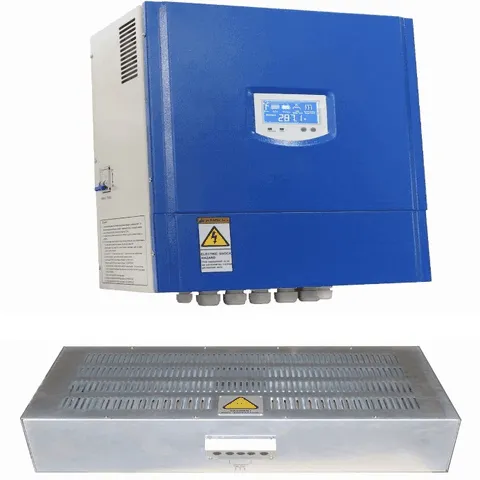

    régulateur de charge pour une éolienne

    Cette résistance sert à éliminer sous forme de chaleur l'énergie excédentaire que produit le vent quand les batteries sont déjà en pleine charge. C'est une fonction indispensable car contrairement au régulateur solaire, le régulateur éolien n'est pas banché en série et ne peut en aucun cas couper la charge c'est-à-dire ouvrir le circuit sous peine de voir l'éolienne se détruire.

    Une éolienne en effet ne peut être coupée de ses batteries, quand cela arrive la génératrice se retrouve « en roue libre » et la vitesse de rotation augmente dangereusement jusqu'à des vitesses pour les quelles elle n'a pas été conçue. Peuvent alors arriver de fortes vibrations qui rapidement vont mener à une casse soit au niveau électrique, souvent le stator, soit des pales qui ne supporteront pas la vitesse.

    Le régulateur doit donc surveiller à la fois la tension (le voltage), la charge (ampérage) et la température des batteries. Dès que l'un de ces paramètres est au rouge il se met alors à dériver tout ou bien une partie seulement de l'ampérage de l'éolienne vers une résistance qui va en chauffant consommer l'énergie excédentaire.

    Les régulateurs à utiliser pour cela sont quasiment tous du type PWM (Pulse Width Modulation), c'est-à-dire qu'ils effectuent des micro-coupures afin de diminuer l'ampérage. Dans ce cas cela leur permet de dériver une partie plus ou moins grande de l'énergie de l'éolienne et e faisant continuer ou stopper la charge des batteries afin de les protéger. Les batteries souffrent en effet de plusieurs paramètres, une charge (ampérage) trop importante occasionnant une chaleur excessive ou un voltage trop haut arrivant au même résultat.

    Nos régulateurs pour éoliennes sont disponibles dans la rubrique suivante : Régulateurs éoliens
