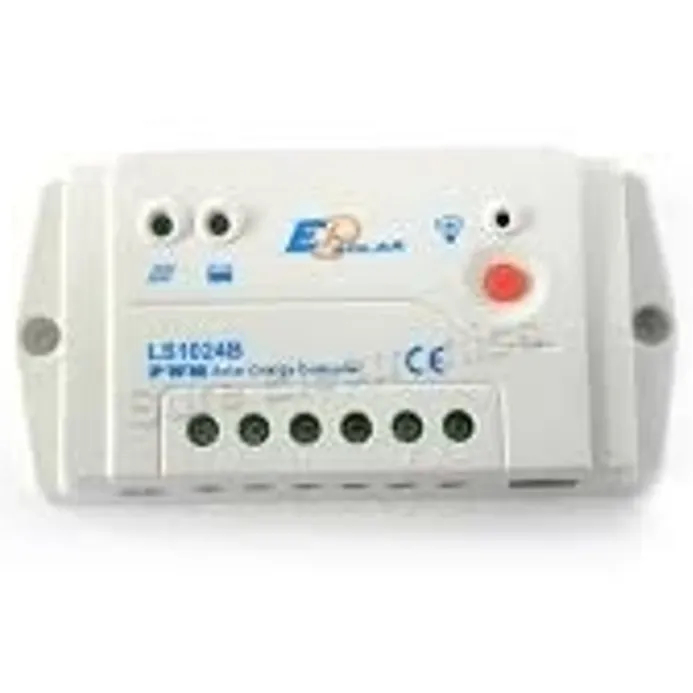

Régulateur de charge solaire 12V-24V / 20A PWM
🚚 Livraison OFFERTE en France Métropolitaine dès 49,90 € d'achat !
Ces régulateurs solaires sont idéals pour petites et moyennes installations, ils peuvent être utilisés pour la charge contrôlée de batteries à électrolyte liquide ou gel. La tension à laquelle fonctionnent ces types de régulateurs peut varier. Le régulateur peut fonctionner à 12 ou 24 V. La tension à laquelle le système fonctionnera, sera automatiquement sélectionnée par le régulateur lui-même.
Caractéristiques principales :
• Capacité : 20 ampères.
• Tension : 12v ou 24V
• Ce régulateur peut accueillir jusqu'à 240 watts de panneaux solaires (dans un système 24V)
• Compensation de la température
• Garantie 2 ans.
• Technologie : PWM.
• Entièrement programmable si utilisé avec son affichage
La charge théorique d'une batterie au plomb s'effectue en 3 phases :
- Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.
- Phase 2 : : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase
- Phase 3 :Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments
Applications
• Système solaire habitation
• Système d'éclairage solaire
• Système solaire de surveillance
• Système solaire pour bateau
• Petite centrale solaire
Caractéristiques
• Configuration de tension de système: 12V/24V automatique
• Haute efficacité de charge PWM avec compensation de température
• 2 LED qui indiquent le statut de charge et le statut de la batterie
• Interface de sonde de température extérieure
• Bus de communication RS-485
• Affichage externe optionnel pour un contrôle précis de l'appareil
• Fonction de mise à jour du logiciel
Protections électroniques
• Court circuit PV
• Surcharge
• Court circuit de charge
• Inversion de polarité PV
• Décharge
• Inversion de polarité des batteries
• Surchauffe
Données techniques
Tension nominale du système 12/24VDC
Courant nominal de la batterie 20A
Tension maximale d'entrée PV 50V
Autoconsommation 8.4mA(12V),7.8mA(24V)
Compensation de température -3mV/℃/2V(25℃ ref)
Egalisation de la tension de charge Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V
Augmentation de la tension de charge Gel: 14.2V, Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V
Tension de charge floating Gel /Scellé /ouverte: 13.8V, Utilisateur: 9~17V
Tension de reconnexion Gel /Scellé /ouverte: 12.6V, Utilisateur: 9~17V
Tension de déconnexion Gel /Scellé /ouverte: 11.1V, Utilisateur: 9~17V
Dimensions 159.6x81.4x47.8mm
Trous de montage 147x50mm
Terminal 10mm2
Poids 0.3kg
Température de fonctionnement -35℃~+55℃
Température de stockage -35℃~+80℃
Humidité ≤95% (NC)
Norme IP30
Garantie 1 an
