Branchement fil batterie voiture – schéma simple et sûr

Objectif : éviter les étincelles près de la batterie et protéger l’alternateur.

1. Brancher le câble rouge (+) sur la borne positive de la batterie.
2. Brancher l’autre extrémité du rouge (+) sur le chargeur / second véhicule.
3. Brancher le câble noir (−) sur la borne négative de la batterie pleine (ou du chargeur).
4. Terminer par la masse du châssis (partie métallique non peinte) du véhicule en panne, loin de la batterie.

Pourquoi ? Ce branchement fil batterie voiture limite les risques d’explosion dus aux gaz d’hydrogène.

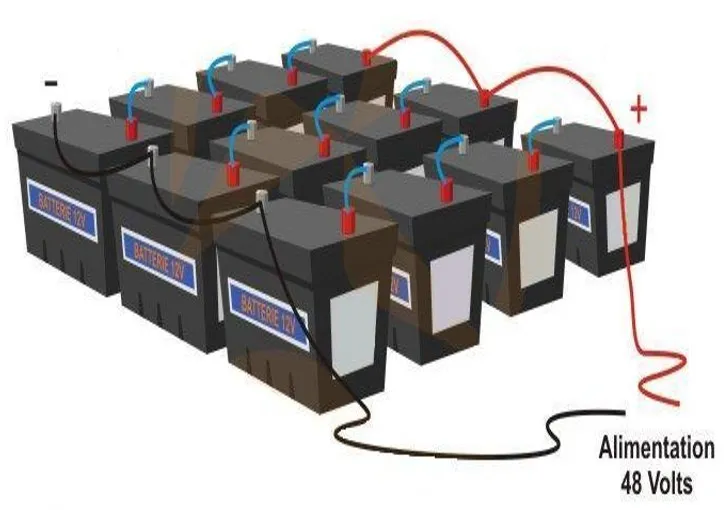

Connecter 2 batteries 12 volt : série ou parallèle ?

Parallèle (12V conservé, capacité ↑)

• + vers + ; − vers − (ex. 2×12V 100Ah → 12V 200Ah).
• Idéal pour augmenter l’autonomie (solaire/éolien, frigo, éclairage).

Série (tension ↑, capacité identique)

• + de la 1ʳᵉ vers − de la 2ᵉ (2×12V 100Ah → 24V 100Ah).
• Idéal pour réduire les intensités dans les longues lignes.

Règle d’or : mêmes technologie, âge, capacité et état de santé. Équilibrer les longueurs de câbles et poser un fusible près de chaque batterie.

Branchement BMS batterie (LiFePO4 / lithium)

Le branchement BMS batterie protège contre la surcharge, la sous-tension et les surintensités.

1. Déconnecter toute source (chargeur, panneau, convertisseur).
2. Relier la borne B− du BMS au pôle négatif du pack (commun).
3. Relier les fils d’équilibrage du BMS aux points intermédiaires des cellules (suivre la notice du BMS, ordre B− → B1 → B2 … → B+).
4. Le P− (ou C−) du BMS devient la sortie négative vers charge/chargeur.
5. Installer coupe-circuit et fusible côté positif, au plus proche du pack.

Astuce : pour des batteries au lithium prêtes à l’emploi (pack intégré), connecter simplement +/− à ton système ; le BMS est déjà interne.

Dépannage : voiture en panne, comment brancher batterie voiture avec des câbles

1. Rouge (+) sur la batterie déchargée, puis rouge (+) sur la batterie pleine.
2. Noir (−) sur la batterie pleine, puis noir sur masse châssis du véhicule en panne.
3. Démarrer le véhicule en panne, laisser tourner, puis retirer les câbles dans l’ordre inverse.

Ne jamais inverser les polarités. Couper les consommateurs avant l’opération.

Tableau des sections de câble (12V, aller-retour ≤ 3 m)

Indicatif : augmenter la section si la longueur est plus grande, si la température ambiante est élevée, ou pour limiter la chute de tension < 3 %.

Comprendre la durée de vie d’une batterie

La durée de vie d’une batterie dépend directement de la manière dont elle est utilisée. Moins elle est sollicitée, plus sa longévité est importante. Une batterie se dégrade par usage, particulièrement lorsqu’elle est régulièrement déchargée à 100%.

👉 Exemple concret :

• Si vous utilisez une batterie de 250Ah à seulement 25Ah par cycle (soit 1/10e de sa capacité) avec une décharge modérée de 2,5A, et que vous rechargez immédiatement après usage, vous pouvez atteindre jusqu’à 1800 cycles (soit environ 5 à 6 ans de durée de vie).

• À l’inverse, une batterie déchargée totalement chaque jour sans recharge complète pourra s’user en seulement 3 mois, voire moins. Cette situation endommage la batterie et n’est pas couverte par la garantie constructeur.

⚙️ Comment brancher une batterie correctement ?

Un mauvais branchement peut provoquer un court-circuit, endommager l’alternateur, ou entraîner un accident. Voici les étapes essentielles pour brancher ou recharger une batterie de voiture ou une batterie stationnaire :

✅ Branchement classique d’une batterie :

1. Connectez d'abord le câble rouge à la borne positive (+) de la batterie.

2. Ensuite, connectez le câble rouge à la borne positive du chargeur ou du second véhicule.

3. Connectez ensuite le câble noir à la borne négative (−) de la batterie.

4. Et enfin, connectez l’autre extrémité du câble noir à une partie métallique non peinte du châssis du véhicule (évitez les zones proches de la batterie).

➡️ Cette méthode permet de limiter les risques d’étincelles à proximité de la batterie et d’éviter une explosion due aux gaz d’hydrogène émis pendant la charge.

Comment brancher une batterie de voiture ?

Brancher correctement une batterie de voiture est essentiel pour éviter tout risque d’accident ou d’endommagement de l’alternateur.
👉 Voici les étapes à suivre :

1. Connectez d’abord le câble rouge à la borne positive (+) de la batterie.

2. Branchez ensuite le câble rouge à la borne positive du chargeur ou du second véhicule.

3. Connectez le câble noir à la borne négative (−) de la batterie.

4. Terminez en reliant l’autre extrémité du câble noir à une partie métallique du châssis (non peinte).

➡️ Cette méthode est la plus sûre pour limiter les étincelles et éviter l’explosion des gaz émis par la batterie.

Comment connecter une batterie 12V ?

Pour une batterie 12V, le principe reste le même :

• Rouge = positif (+)

• Noir = négatif (−)
  Toujours commencer par brancher le positif, puis le négatif.

💡 Conseil : utilisez des câbles adaptés à l’ampérage de votre batterie 12V pour éviter toute surchauffe.

Branchement de plusieurs batteries en parallèle

Le branchement en parallèle permet d’augmenter la capacité (Ah) sans changer la tension.

• Exemple : deux batteries de 12V 100Ah en parallèle → vous obtenez toujours 12V, mais avec 200Ah.

• Cette configuration est idéale pour les installations solaires ou éoliennes qui nécessitent une grande autonomie.

👉 Étapes de branchement en parallèle :

1. Connectez la borne positive (+) de la première batterie à la borne positive (+) de la seconde.

2. Connectez la borne négative (−) de la première batterie à la borne négative (−) de la seconde.

3. Raccordez ensuite vos câbles d’utilisation aux bornes de l’une des batteries.

⚠️ Attention : toutes les batteries doivent être de même type, tension et capacité.

Brancher une batterie avec un panneau solaire

Pour connecter une batterie à un panneau solaire, il faut impérativement utiliser un régulateur de charge.

1. Reliez le panneau solaire au régulateur (rouge sur +, noir sur −).

2. Connectez ensuite le régulateur à la batterie 12V (rouge sur +, noir sur −).

3. Allumez le régulateur pour commencer la charge.

➡️ Ne connectez jamais un panneau solaire directement à une batterie, car cela risque de la surcharger et de l’endommager rapidement.

🚫 Comment NE PAS brancher une batterie :

• Ne jamais mettre en contact direct les bornes ou inverser le câble rouge et le câble noir.

• Ne jamais relier la borne positive au châssis.

• Ne jamais débrancher une batterie sans couper l’alimentation.

🔌 Débrancher une batterie en toute sécurité :

1. Commencez toujours par la borne négative (−).

2. Ensuite, débranchez la borne positive (+).

3. Si vous installez une nouvelle batterie, procédez à l’inverse : branchez d’abord le positif, puis le négatif.

🧰 Utilisation avec un chargeur de batterie :

• Assurez-vous que le chargeur est éteint avant de connecter les câbles.

• Branchez le rouge sur la borne positive et le noir sur la borne négative.

• Allumez le chargeur une fois les connexions sécurisées.

🚗 En cas de véhicule en panne – câbles de démarrage :

1. Branchez le câble rouge sur la borne positive de la batterie déchargée, puis sur la borne positive de la batterie pleine.

2. Ensuite, connectez le câble noir sur la borne négative de la batterie pleine.

3. Connectez l’autre extrémité du câble noir à une masse métallique sur le véhicule en panne (pas sur la borne négative).

✅ Conseils pour prolonger la durée de vie :

• Rechargez immédiatement après usage, ne laissez pas une batterie vide.

• Évitez les décharges profondes à répétition.

• Vérifiez les cosses de la borne régulièrement et nettoyez-les.

• Contrôlez la température ambiante de stockage.

📌 Résumé :

• Le bon branchement évite d’endommager l’alternateur, les circuits, ou la batterie elle-même.

• Utilisez toujours les bons câbles (rouge / noir).

• Suivez les consignes pour recharger une batterie, débrancher une batterie, ou démarrer votre voiture en toute sécurité.
